Топлинен мост при балкона: защо детайлът започва преди фасадата

Какво всъщност е топлинен мост

Международният стандарт ISO 10211 описва топлинния мост като част от сградната обвивка, в която равномерното топлинно съпротивление е съществено променено. Причината може да бъде материал с различна топлопроводност, промяна в дебелината или самата геометрия на връзката между стена, под и таван.

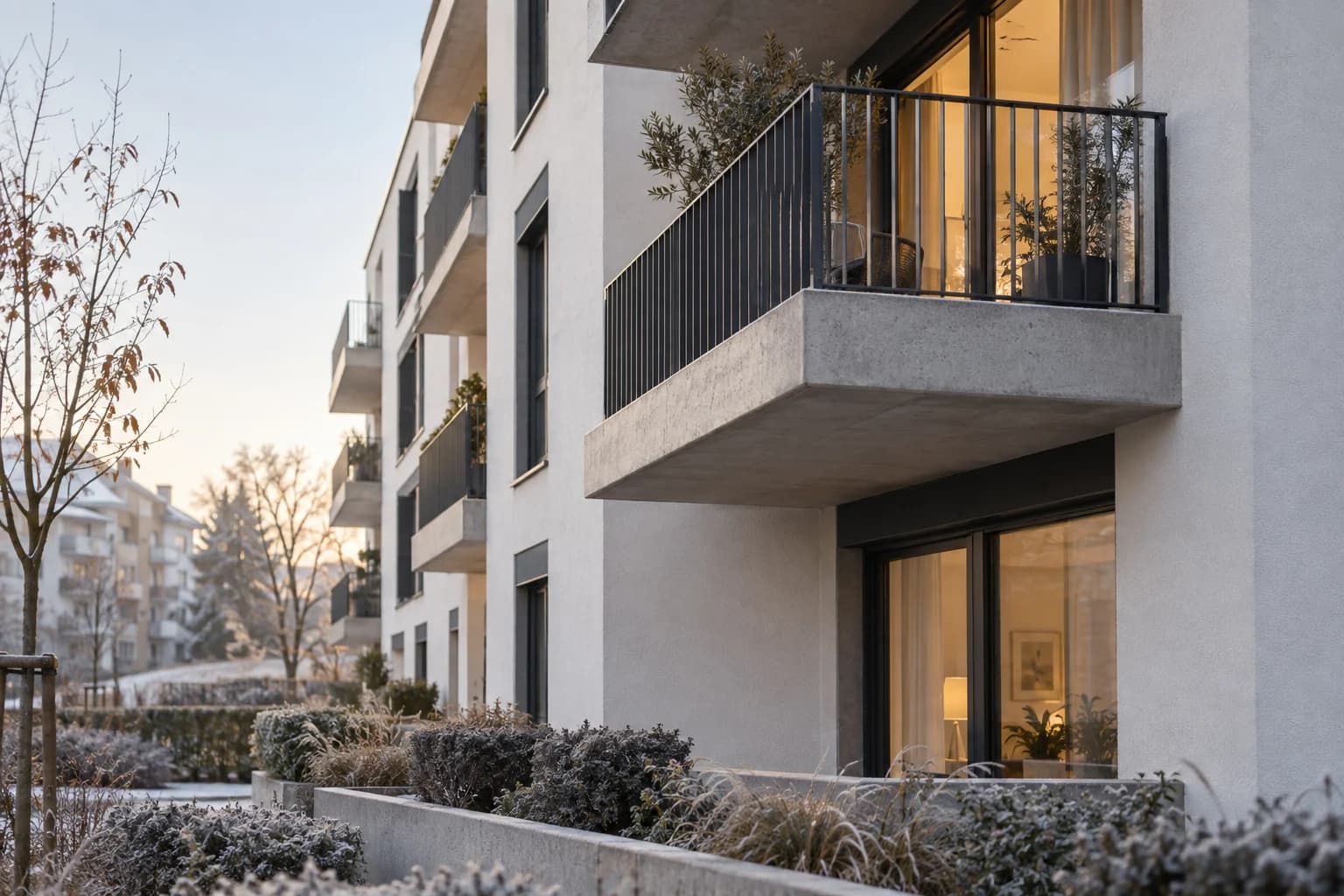

При конзолен стоманобетонен балкон носещата плоча може да продължава от отопляемото помещение навън през линията на фасадата. Това не означава, че всеки балкон има еднакъв проблем. Значението зависи от конкретната конструкция, размери, материали и начина, по който е решена топлинната обвивка.

Един детайл, два различни въпроса

Проверката на връзката търси поне два различни резултата. Първият е допълнителният топлинен поток през линейния детайл и неговото участие в общите топлинни загуби на сградата. Вторият е минималната температура по вътрешната повърхност край връзката.

Тези резултати не се заменят един друг. Детайл с ограничено влияние върху общия енергиен баланс може все пак да създава локално студена повърхност, а оценката на риска от повърхностна кондензация зависи и от температурата и влажността в помещението. Затова проектантът работи с изчислителен модел и конкретни гранични условия, а не само с общо правило.

Фасадната изолация не изтрива автоматично връзката

Непрекъснатият изолационен слой е важен, но при издадената плоча той среща носещ елемент, който трябва да предава товари. Обличането на видимите страни на балкона може да промени топлинния поток, но резултатът зависи от цялата геометрия, дебелините и продължението на материалите към вътрешността.

Затова обещание от типа „добавяме изолация и мостът изчезва“ е недостатъчно без проверим детайл. Архитект, конструктор и специалист по енергийна ефективност трябва да координират топлотехническото поведение с носимоспособността, водоотвеждането, праговете, настилките и закрепването на парапета.

Новата сграда има повече възможности за избор

В ранния проект могат да се сравняват различни конструктивни концепции: конзолна плоча с изчислено термично прекъсване, балкон със самостоятелно подпиране или друга геометрия, която намалява директната връзка през обвивката. Всяка възможност има конструктивни, архитектурни, пожарни, влагоустойчиви и изпълнителски последствия.

Текстът не препоръчва конкретна система или продукт. Решението трябва да има проектни изчисления, приложима техническа документация и ясно описани съседни слоеве. Малка промяна в прага, армировката или фасадата може да промени детайла като цяло.

При съществуваща сграда първо се търси причината

Студена ивица край плочата, петно или влага не доказват сами по себе си единствена причина. Възможни са прекъсната изолация, въздушен теч, проникване на вода, висока вътрешна влажност или комбинация от фактори. Огледът започва с проекта, видимите симптоми и условията, при които се появяват.

Инфрачервената термография може да покаже температурни неравномерности, но изображението се влияе от повърхността, външните и вътрешните условия и начина на заснемане. Стандартът ISO 6781-1 я разглежда като метод, който често трябва да бъде подкрепен от други измервания. Цветната термограма не е самостоятелна диагноза.

Какво да поискаме от проектния детайл

За собственика най-полезна е не сложната формула, а проследимият разговор между отделните части на проекта. Следващите въпроси не заменят изчисленията, но показват дали връзката е разгледана като система.

• Как конструкцията преминава през линията на топлинната обвивка?
• Изчислени ли са допълнителният топлинен поток и минималната вътрешна повърхностна температура?
• Как детайлът се свързва с фасадната изолация, прага и хидроизолацията?
• Къде се отвежда водата и как са закрепени настилката и парапетът?
• Съвпадат ли архитектурният, конструктивният и енергийният проект?
