3D сканиране на сграда: какво получаваме преди ремонта

Започнете от решението, което трябва да се вземе

Преди избора на техника запишете защо е нужно заснемането. Една задача може да търси точни планове на криви стени, друга — фасадни отклонения, връзка между етажи, място за нова инсталация или архив на ценен интериор. Всяка цел изисква различен обхват, плътност, точност и краен продукт.

Historic England препоръчва заданието да предхожда възлагането, а изпълнителят да представи методика и след предаването да има проверка спрямо спецификацията. Това обръща обичайния разговор: не питаме само с какъв скенер ще се работи, а каква информация трябва да бъде надеждна за следващото проектно решение.

Скенерът измерва видимите повърхности

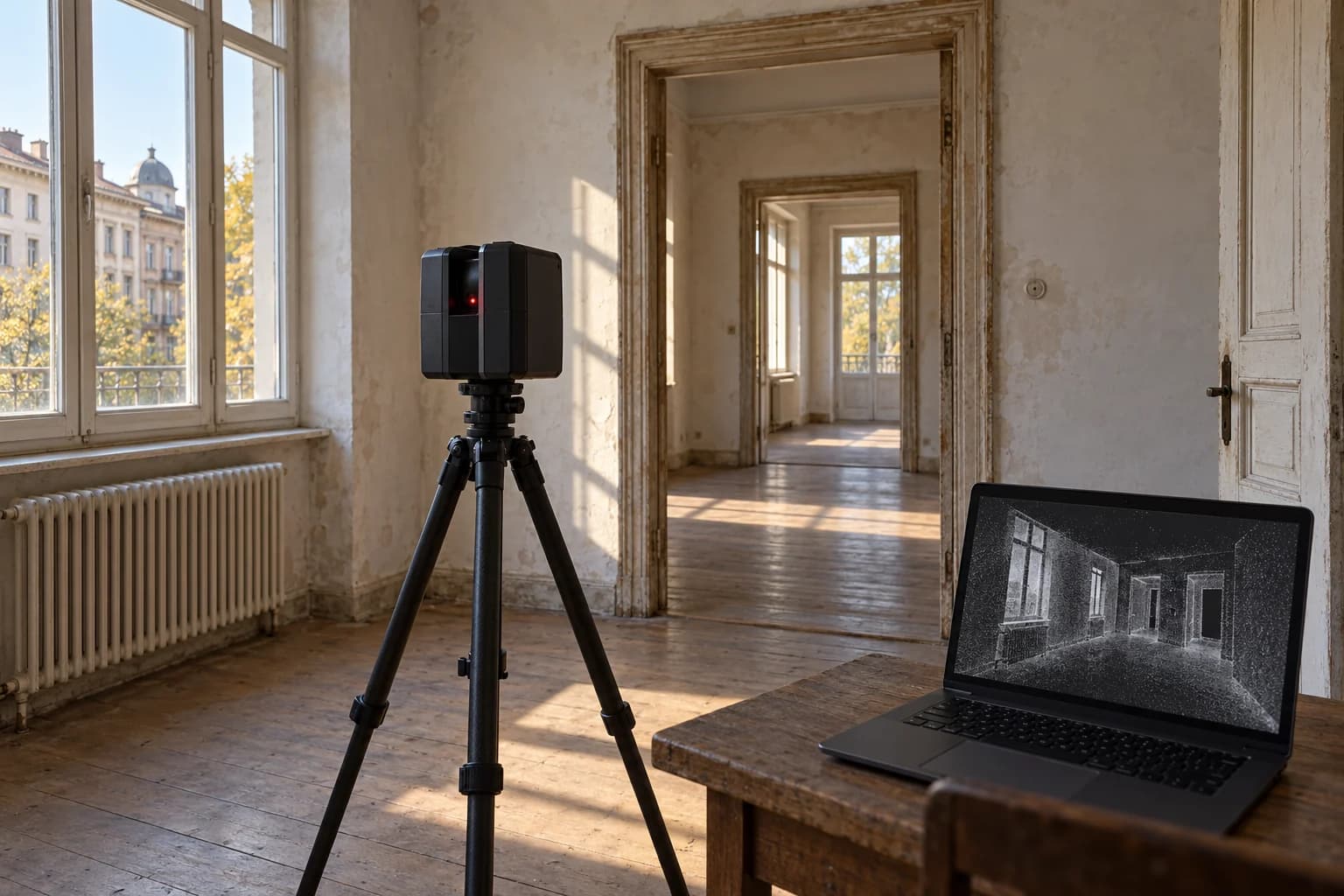

Наземният лазерен скенер изпраща светлина и определя положението на точки по повърхностите, които са в пряка видимост. Поредица от позиции се съвместява в обща координатна система. Получава се измерима геометрична картина на видимата част от помещението или фасадата в конкретен момент.

Уредът не вижда автоматично през мебели, облицовки, зидове или гъста растителност. Зад колона, над затворен окачен таван или в недостъпна шахта остават липси. Стъкло, огледални или много тъмни повърхности също могат да затруднят връщането и тълкуването на сигнала. Планът на позициите трябва да намали слепите зони, а неизмереното да бъде отбелязано.

Облакът от точки е измерване, не обяснение

Всяка точка има пространствени координати, а според системата може да носи интензитет или цвят. Големият брой точки показва плътност на записа, но не назовава автоматично кое е носеща стена, тръба, материал или дефект. За тези изводи са нужни интерпретация, допълнителни огледи и проектантска преценка.

Сканирането може да документира деформация или видима следа, но не доказва причината. Както при диагностиката на теч от покрив, измереният симптом трябва да се свърже с конструкцията, слоевете, времето и други методи за проверка.

Точност и резолюция не са едно и също

Резолюцията описва колко гъсто са разположени точките върху дадена повърхност. Точността описва колко близо е измереното положение до реалното. Много гъст облак не компенсира неточен уред, лош контрол или неправилно съвместени позиции. Разстоянието и ъгълът към повърхността също променят плътността на данните.

Не е полезно да се поръчва „максимална точност“ за цялата сграда без връзка с задачата. Малък декоративен детайл и голяма равна стена може да имат различни изисквания. В заданието се описват най-малкият важен елемент, допустимото отклонение, зоните с повишен риск и начинът, по който резултатът ще бъде проверен.

Определете крайния продукт по име

„3D заснемане“ може да завърши с регистриран облак от точки, панорамни изображения, ортоизображение, мрежов модел, планове, фасади, разрези, CAD геометрия или BIM модел. Това са различни продукти с различна обработка. Ако проектантът се нуждае от чертежи, предаването само на огромен облак може да прехвърли трудната част върху екип, който няма подходящ софтуер.

Historic England отбелязва, че превръщането към CAD или BIM изисква извличане и тълкуване, а автоматизираните инструменти продължават да имат нужда от човешка намеса. Един BIM модел добавя структурирани обекти и информация; той не се появява само защото геометрията е сканирана. Нивото на геометричен детайл и нужните атрибути трябва да бъдат договорени отделно.

Координатите свързват отделните части

Интериор, фасада, покрив и терен трябва да бъдат съвместени така, че екипите да работят в една система. Ако проектът ще се свързва с геодезическо заснемане, конструктивен модел или бъдещи етапи, още в началото се задават координатна система, височинна основа, контролни точки и единици.

Регистрацията на отделните позиции е критична част от обработката. Красивият общ изглед не доказва, че всички части са съвместени в допустимите отклонения. Докладът трябва да описва контрола, зоните с по-ниска увереност и местата, където видимостта или движението на обекта са ограничили резултата.

Подгответе сградата като място за измерване

Отворените врати, достъпът до всички помещения и разумното освобождаване на важните повърхности намаляват повторното посещение. Движещи се хора, машини и врати могат да създадат шум или несъвпадения. Опасни, тесни и високи зони изискват отделен план за достъп и безопасност; скенерът не премахва риска от самото място.

Подготовката не трябва да унищожава следи, които проектът цели да документира. При стара или ценна сграда се уточнява кое остава на място, какво може да бъде преместено и кои повърхности не бива да се маркират. Фотографиите и бележките от терен помагат при по-късното тълкуване на неясните точки.

Данните имат собствен жизнен цикъл

Суровите сканове, регистрираният облак и извлечените чертежи не са взаимозаменяеми. Запишете кои версии се предават, кой има право да ги използва, как се именуват, в какви формати са и колко време се пазят. Отворен формат за обмен и лек прегледен файл могат да бъдат по-ценни от един собствен формат, който никой в проектния екип не може да отвори.

ISO 19650 разглежда управлението на информацията чрез обмен, записване, версии и организация през жизнения цикъл на актива. За малък ремонт процесът може да е прост, но принципът остава: всеки трябва да знае кой файл е одобрен, към коя дата се отнася и за каква цел може да се използва.

Кога технологията е оправдана

Сканирането е силно при сложни, криви или многократно преустройвани сгради, при недостоверни архивни чертежи, богати фасади и инсталации с много пространствени конфликти. То може да намали повторното мерене и да даде обща геометрична основа на различни проектанти, ако всички могат да използват договорения резултат.

При малко правоъгълно помещение и нужда от няколко основни размера традиционното измерване може да е достатъчно. Самото наличие на технология не прави услугата необходима. Сравняват се рискът от пропуск, сложността, нужните крайни файлове, обработката и способността на екипа да използва данните.

Десет въпроса към заданието и офертата

Точните въпроси позволяват две предложения да се сравнят по използваем резултат, а не по брой точки или модел на уреда. Отговорите трябва да станат част от заданието и приемането.

• Кое проектно решение трябва да подкрепи заснемането?
• Кои помещения, фасади, покриви и външни зони влизат в обхвата?
• Кои най-малки елементи трябва да бъдат различими?
• Каква точност е нужна и как ще бъде проверена?
• Къде се очакват слепи зони или труден достъп?
• Каква координатна и височинна система ще се използва?
• Предават ли се сурови и регистрирани данни, чертежи, модел или комбинация?
• Какъв детайл и какви атрибути трябва да има CAD или BIM резултатът?
• В кои формати, версии и прегледни файлове ще бъдат доставени данните?
• Как се документират контролът, пропуските и приемането на резултата?
